氣箱脈沖袋式收塵器（脈沖布袋除塵器）廣泛適用于建材、水泥、冶金、機械、化工和耐火材料行業，特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統），該系列收塵器可根據現場工藝的實際情況，靈活設計在線或離線的均勻清灰系統，克服以上各種清灰方法的不足。
紅星生產的布袋除塵器
脈沖布袋除塵器可以根據工藝需要和系統壓力，選擇高壓或低壓，在線或離線脈沖清灰。脈沖閥工作壽命一般為5年以上，濾袋是2年以上。運作費用低，采用壓縮氣能源噴射引流，保證濾袋底部清灰壓力。

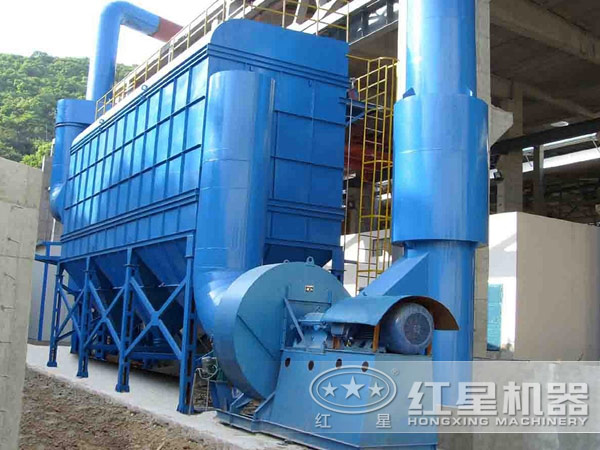

脈沖布袋除塵器實拍
脈沖布袋除塵器性能優勢
除塵效率高
氣箱脈沖袋式收塵器的除塵效率可達99.9以上，粉塵排放可控制在30mg/Nm3以下；并且可處理100g/Nm3以下的高濃度粉塵。
密封效果好
采用了先進的密封措施，漏風系數小于2﹪。其清灰方式特殊有效，延長濾袋的使用壽命。
工作穩定、維護簡單
氣箱脈沖袋式收塵器的關鍵部位質量非?？煽俊⒆詣踊潭雀?，工作穩定、日常維護管理也比較簡便。

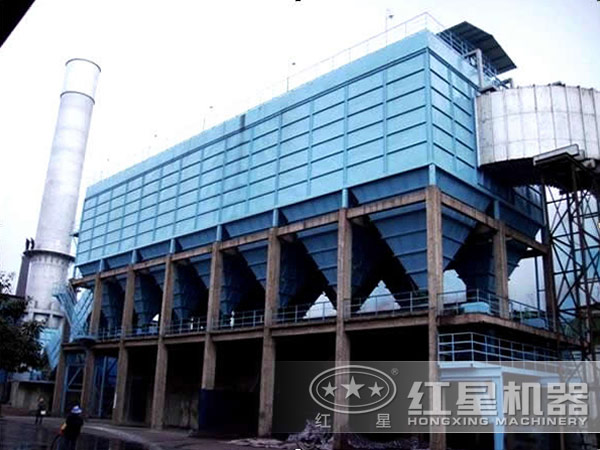

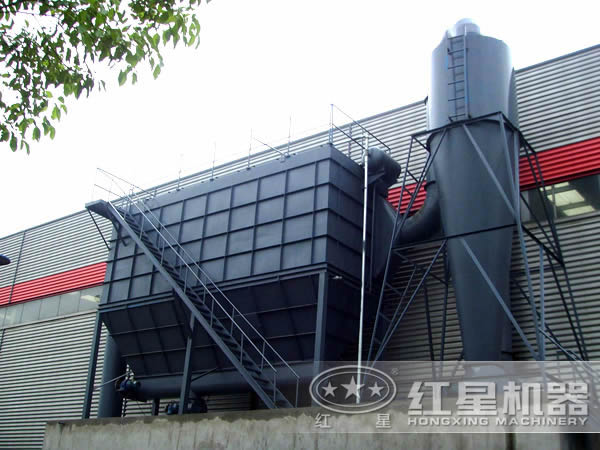

工作現場實拍
脈沖布袋除塵器工作原理
除塵過程：含塵氣體經進氣口進入除塵器，較大顆粒的粉塵直接落入灰斗，含有微粒粉塵的氣體通過濾袋，粉塵被滯留在濾袋外表面，而氣體則經凈化后由引風機排入大氣。 ??清灰過程：隨著過濾工作的不斷進行，附著在濾袋外表面的粉塵不斷增多，除塵器運行阻力增大，某一過濾單元的轉換閥關閉，過濾單元停止工作，反吹壓縮空氣逆向進入過濾單元，吹掉濾袋外表面的粉塵，然后轉換閥板打開，該過濾單元重新工作，清灰轉向下一過濾單元。整個清灰過程是各個過濾單元輪流交替進行的。

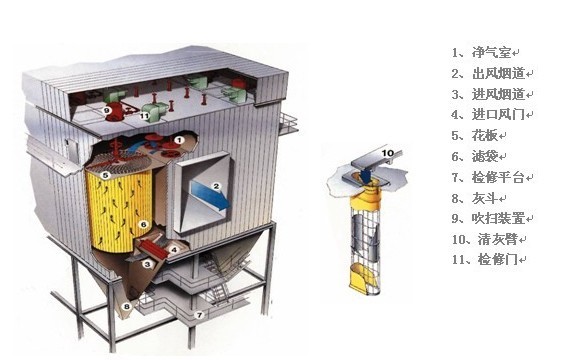

產品內部圖
技術參數
| 型號 | 處理風量(m3/min) | 濾袋風速(m/min) | 過濾面積(㎡) | 濾袋數(個) | 耗氣量(m3/min) | 設備阻力(Pa) | 收塵效率(%) | 保溫面積(㎡) | 重量 |
| 32-3 | 6912 | 1.0-1.2 | 96 | 96 | 0.27 | 1500-1700 | 99.8 | 26.5 | 2.4 |
| 32-4 | 9216 | 128 | 128 | 0.37 | 34 | 3.4 | |||
| 32-5 | 11520 | 160 | 160 | 0.48 | 41 | 4.4 | |||
| 32-6 32-4 32-5 | 13824 18432 23040 | 192 256 320 | 192 256 320 | 0.55 1.2 1.5 | 48.5 70 94 | 5.4 8.9 10.8 | |||
| 64-6 | 27648 | 384 | 384 | 1.8 | 118 | 11.7 | |||
| 64-7 | 32256 | 448 | 448 | 2.1 | 142 | 13.8 | |||
| 64-8 | 36864 | 512 | 512 | 2.4 | 166 | 14.5 | |||
| 96-4 | 27648 | 384 | 384 | 1.2 | 110 | 11.7 | |||
| 96-5 | 34560 | 480 | 480 | 1.5 | 120 | 13.8 | |||
| 96-6 96-7 96-8 96-9 96-2*5 | 41472 48384 55296 62208 69120 | 576 672 768 864 960 | 576 672 768 864 960 | 1.8 2.4 2.4 2.7 3.0 | 130 140 150 160 175 | 15.5 47.2 20.2 21.6 21.0 | |||
| 96-2*6 | 82944 | 1152 | 1152 | 3.4 | 210 | 25.2 | |||
| 96-2*7 | 96768 | 1344 | 1344 | 4.2 | 245 | 29.4 | |||
| 96-2*8 | 110592 | 1536 | 1536 | 4.8 | 280 | 33.6 | |||
| 96-2*9 | 124416 | 1728 | 1728 | 5.4 | 315 | 37.8 | |||
| 96-2*10 128-6 128-9 128-10 | 138240 69120 103680 115200 | 1920 690 1440 1600 | 1920 768 4452 1280 | 6.0 3.6 5.4 6.0 | 350 125 196 205 | 42.0 20.1 26.4 28.9 | |||
| 128-2*6 | 138240 | 1920 | 1536 | 7.0 | 232 | 36.6 | |||
| 128-2*7 | 161280 | 2240 | 1792 | 8.3 | 247 | 43.9 | |||
| 128-2*8 | 184320 | 2560 | 2048 | 9.5 | 262 | 50.0 | |||
| 128-2*9 | 207360 | 2880 | 2304 | 10.7 | 277 | 55.4 | |||
| 128-2*10 128-2*11 128-2*12 128-2*13 | 230400 253440 276480 299520 | 3200 3520 3840 4160 | 2560 2516 3072 3328 | 12 13.4 14.3 15.5 | 292 307 322 337 | 60.0 65.4 72.0 78.0 | |||
| 128-2*14 | 322560 | 4480 | 3584 | 16.7 | 352 | 84.0 |
